Какие существуют линии чертежа: 9 основных линий + размеры

Студенты архитектурных и строительных вузов и ссузов часто делают чертежи. Эта работа требует огромной внимательности, аккуратности и точному соответствию ГОСТ. Чертежам свойственно огромное количество нюансов, от которых зависит качество и чистота выполнения, например, линии. Часто возникает вопрос: для каких элементов изображения какие линии допустимы?

Согласно ГОСТ, применяются такие линии:

• тонкие сплошные, сплошные с изломами;
• основные тонкие;
• волнистые;
• штрих-пунктирные тонкая и утолщенная;
• штриховые;
• разомкнутые.

Каждую линию по разному наносят и применяют. Сплошная линия строится толщиной 0,6-1,5 мм. Этот параметр может изменяться в зависимости от степени сложности чертежной работы, размера, масштаба и назначения. При этом толщина линий должна быть единой.

Посмотрите наше видео, чтобы разобраться с линиями чертежа быстро и без ошибок.

Как работать над чертежом?

Нужно точно знать назначение каждого типа линии. Определяя их для чертежа, учитывайте эти правила:

• При построении разомкнутой линии окончания допустимо объединять. Как правило, это производится с использованием тонких штрихпунктирных линий. При этом завершать их следует не точкой, а именно штрихом. В противном случае начертание будет ошибочным.
• Центральные части окружностей по ГОСТ обозначают пересечением штриховых фрагментов под прямым углом.
• Центры окружностей с минимальными радиусами обозначают тонкими сплошными линиями.
• Рамку должна четко просматриваться, не делайте ее слишком тонкой.

Особенности грамотного выполнения чертежей

Для правильного чертежа учитывайте параметры рисунка:

• правильный подбор типов линий;
• протяженность штрихов;
• аккуратность, отсутствие грязи, затертостей;
• единая толщина линий;
• размеры промежутков.

Перед выполнением чертежа сделайте и держите перед собой шпаргалку. Она поможет определить требуемую толщину линий. С опытом вы будете делать это самостоятельно, на глаз.

Сплошная линия проводится при обозначении контуров: элементов, переходов, сечений. Ее толщина обозначается символом S. Сплошная тонкая линия используется в следующих случаях:

• обозначение параметров наложенного сечения;
• вынос размеров частей за их пределы;
• штрихование определенных областей;
• обозначение пограничных фрагментов;
• обозначение различных выносок.

Для других случаев допустимы изменения толщины в границах от S/3 до S/2.

Аналогичная толщина будет использоваться для нанесения сплошных волнистых, штриховых и штрихпунктирных линий.

Опытный конструктор точно устанавливает, какая линия и какой плотности должна быть, буквально на автомате. А вот студентам придется посвятить этому вопросу много времени. Вероятно, первые чертежи будут не совсем удачными. Но терпение и труд все перетрут. 😃

Линии чертежа по ГОСТу

Линии являются основными инструментами отображения конфигурации, габаритов и других элементов изделия на плоскости. С их помощью передают видимые и невидимые очертания того или иного предмета, указывают исчерпывающие данные о нём, строят схемы и делают наброски.

Различают линии по конфигурации и ширине. Придерживаясь предписаний ГОСТа 2.303-68 графические построения производят нижеупомянутыми линиями:

· сплошными;
· штрихпунктирными;
· штриховыми.

Сплошные – это линии без разрывов. Представляют собой отрезки прямых или волнообразных линий. В зависимости от выполняемой функции имеют различную ширину.

Штрихпунктирные – это прерывистые прямые, состоящие из попеременно чередующихся отрезков и пунктирных точек. Могут быть тонкими и утолщёнными.

Штриховые также являются прерывистыми линиями, только состоят из коротких отрезков, одинаковых по длине и отстоящих друг от друга на равных дистанциях.

Основные линии чертежа

Разобраться, что обозначают линии на чертеже, важно как для начинающих студентов, так и для профессионалов. Согласно ГОСТ, каждая линия на чертеже выполняет строго определённую функцию. Ниже разберём, какие виды линий используются и что они обозначают.

Сплошная основная линия

Сплошная основная линия — это наиболее часто используемый тип. Её применяют для отображения видимого контура детали на чертеже. Такая линия всегда самая толстая, её толщина варьируется в зависимости от масштаба.

Штриховая линия

Штриховая линия на чертеже применяется для обозначения невидимых контуров. Она состоит из коротких штрихов одинаковой длины и равномерных промежутков. В соответствии с ГОСТ, такая линия должна точно передавать скрытые элементы.

Штрихпунктирная линия

Штрихпунктирная линия на чертеже обозначает оси симметрии, а также используется для отображения центров отверстий и кругов. Её легко узнать по чередованию длинного штриха и точки.

Штрихпунктирная с двумя точками

Данный вид линии применяется для изображения мест сгибов, разрезов и наложений. Такой тип используется на сборочных чертежах и помогает отразить конструктивные особенности.

Пунктирные линии

Пунктирная линия на чертеже используется для отображения скрытых элементов конструкции. Если деталь невозможно показать полностью на текущем виде, применяется пунктир.

Что означает пунктирная линия на чертеже:

• скрытые отверстия;
• невидимые кромки и детали;
• элементы, не попадающие в зону разреза.

ГОСТ пунктирной линии в чертежах определяет параметры: длину штриха, толщину линии и расстояние между сегментами. Толщина пунктирной линии на чертеже, как правило, меньше основной. Если нужно отразить пунктирные линии на чертеже и их размер, учитывают масштаб и тип объекта. Важно понимать, что пунктирная линия на чертеже обозначает не просто невидимость — она уточняет конструктивные особенности.

Линии обрыва

Линия обрыва на чертеже показывает, что изображённая деталь продолжается, но для экономии места на листе часть изображения опущена.

Для чего нужна линия обрыва на чертеже:

• обозначить сокращённое изображение длинной детали;
• сделать чертёж компактнее и удобнее для восприятия.

Обозначение линии обрыва на чертеже регламентируется ГОСТ: допускаются волнистая и зигзагообразная формы. Важно знать, какой линией обозначают на чертеже линии обрыва — для этого применяются тонкие или сплошные волнистые линии в зависимости от проекции.

Невидимые линии

Невидимые линии на чертеже обозначают элементы, находящиеся за видимой поверхностью. Они особенно важны при передаче полной формы детали без применения разреза.

Что показывают невидимые линии на чертеже:

• скрытые отверстия;
• внутренние полости;
• участки, закрытые другими элементами.

Линия невидимого контура на чертеже выполняется по ГОСТ — это штриховая линия средней толщины. Для изображения невидимых линий на чертеже используется стандартная длина штрихов, с равными промежутками. Обозначение невидимых линий на чертеже необходимо для точной передачи геометрии, особенно в машиностроении. Как показать невидимые линии на чертеже? — применяют штриховую линию по всем правилам ЕСКД.

Линии разреза

Линия разреза на чертеже необходима для демонстрации внутреннего устройства детали. Она указывает, где проходит мысленный срез.

Что обозначает линия разреза на чертеже:

• разрез через корпус;
• внутреннее отверстие или канал;
• скрытые пазы и крепления.

Как наносить линию разреза на чертеже: используется сплошная линия с утолщёнными концами и стрелками. Также указывается обозначение (например, А-А). По ГОСТ, обозначение линии разреза на чертеже должно быть читаемым и точным. Возможны прямые, ломаные и волнистые разрезы.

Линии резьбы

Линия резьбы на чертеже применяется для отображения внутренних и внешних резьбовых соединений.

Резьба может быть обозначена:

• сплошной тонкой линией — внешняя резьба;
• штриховой — внутренняя резьба.

Какой линией обозначается резьба на чертеже — зависит от положения и назначения. ГОСТ учитывает шаг, глубину и направление.

Толщина линий

Ширина однотипных линий должна быть постоянной для всех видов, вычерчиваемых в одном масштабе, и зависит от функционального назначения и формата графического рисунка. За основу берётся ширина сплошной толстой основной линии, которую условно обозначают латинской литерой «S». Исходя из этого параметра, рассчитываются ширины всех остальных элементов. S обычно берётся в интервале от 0,5 до 1,4 мм.

Для эпюр, выполняемых в карандаше, допускается наименьшая толщина элементов начертания, равная 0,3 мм. Для форматов А0 и А1, выполняемых тушью, ширина линий должна быть не меньше 0,3 мм, а для форматов А2, А3 и А4 – не меньше 1/5 мм.

Обозначение линий на чертеже

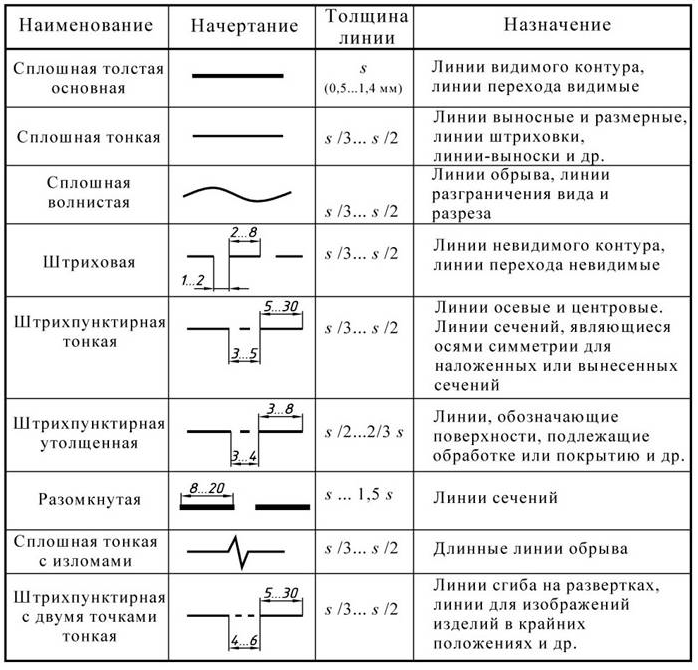

Графическое отображение элементов построений, их толщина и назначение представлены в таблице 1.

Таблица 1. Линии чертежа

Линии поля чертежа

Все элементы графического рисунка, отображающие форму изделия, его размеры, сечения, сноски являются линиями поля чертежа.

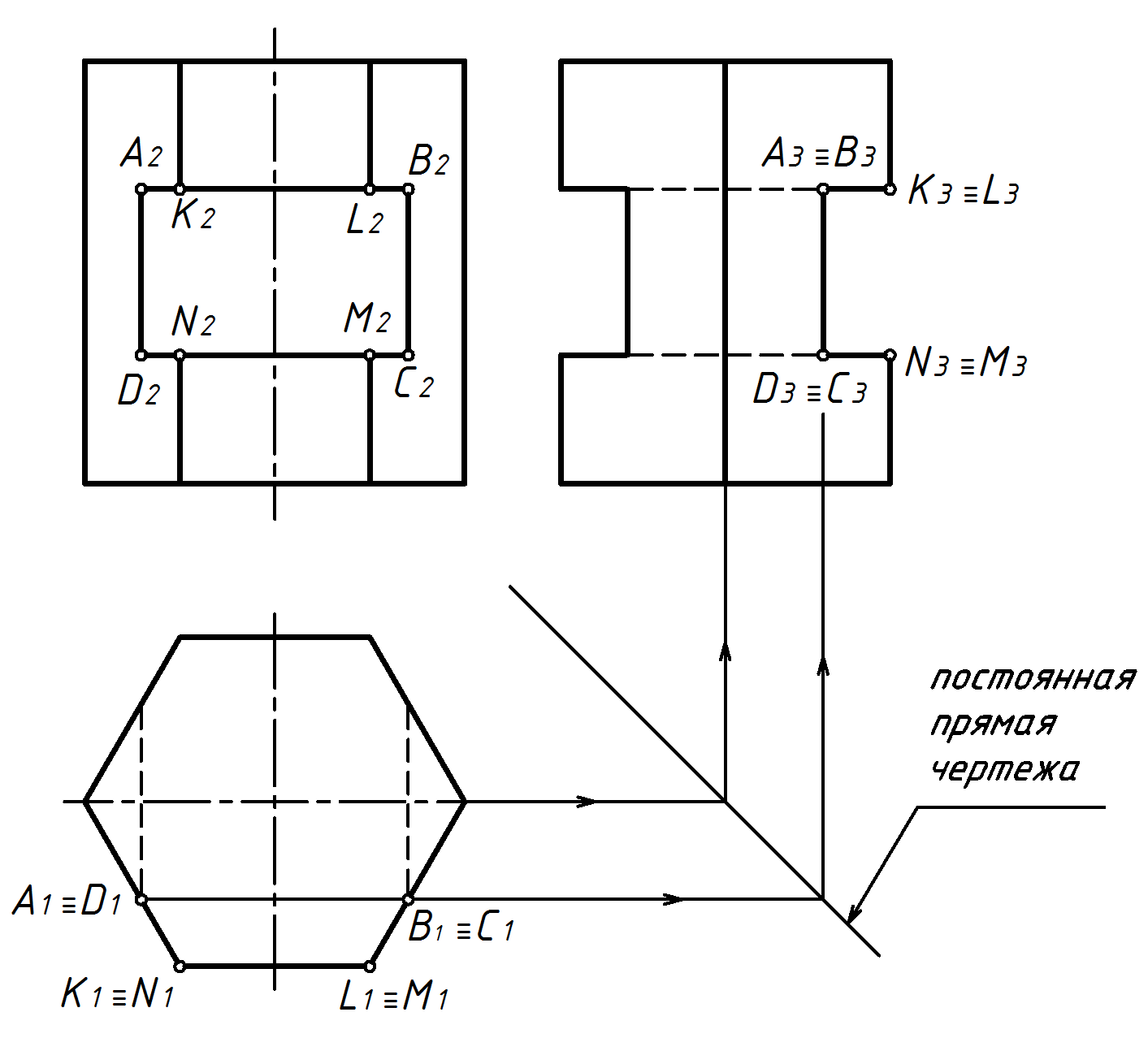

Для того, чтобы построить профильную проекцию детали, необходимо из центра координат или правого нижнего угла фронтальной проекции провести вниз направо под углом 45 постоянную прямую чертежа. Связи между горизонтальной и профильной проекциями представлены в виде ломаных, вершины которых располагаются на постоянной прямой, как указано на рисунке 1.

Рис.1. Построение профильной проекции детали

Отображение проекций тела на плоскостях начинают с расположения осевых и центровых прямых, которые служат основой графического рисунка. Отмеряя от этих элементов необходимый размер, получают маленькую графическую копию одного из видов изделия на плоскости.

Поначалу чертеж выполняют тонкими линиями, затем проставляют размеры и наводят габариты. Границы скрытых от взора отверстий или выемок изделия прорисовывают штриховыми отрезками.

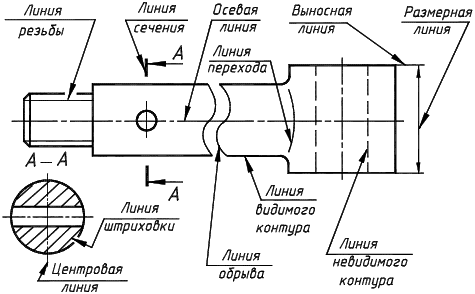

Размеры на графических изображениях проставляют цифрами, символами, сплошными тонкими выносными и размерными линиями, ограниченными по краям стрелочками. На рисунке 2 наглядно отображено вышесказанное.

Рис.2. Пример построения проекции детали
