Провести расчет цикла, характеризующего изменение состояния 1 кг воздуха.

Провести расчет цикла, характеризующего изменение состояния 1 кг воздуха.

1. Приняв теплоемкости воздуха постоянными: Ср = 1,005 кДж/(кг×К), Сv = 0,71 кДж/(кг×К), R = 287 Дж/(кг×К),

определить:

а) основные параметры состояния воздуха в характерных точках цикла,

б) l q , Du Dh Ds в каждом процессе, l , q , Du , Dh , Ds.

в) работу, производимую газом за цикл (lц )

г) полезно использованную за цикл теплоту ( qц ),

д) термический КПД цикла ( ht ).

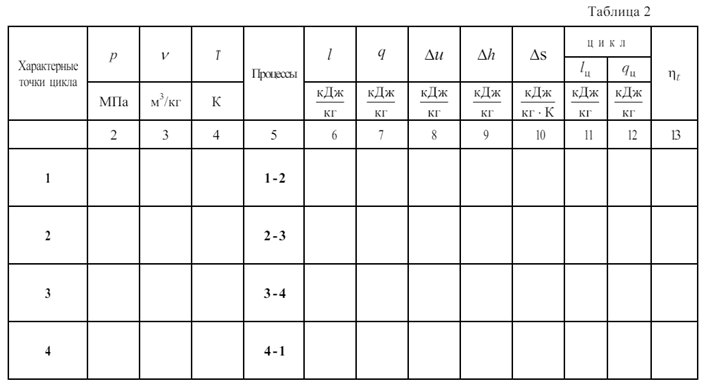

2. Результаты расчетов свести в таблицу 2.

3. Построить (в масштабе) цикл в pv - и Ts-координатах

УКАЗАНИЯ К ВЫПОЛНЕНИЮ

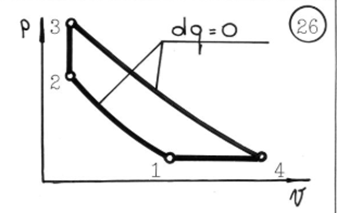

1. Исходные данные для расчета в соответствии с вариантом работы берутся из таблицы 1, а форму цикла из рисунков, изображенных в координатах pv , без учета масштаба.

2. При построении цикла на графике должны быть нанесены характерные точки (1, 2, 3, 4), которые в зависимости от характера процесса следует соединить прямыми или плавными кривыми линиями.

3. Положение точки 1 в Ts-координатах определяется, исходя из того, что условный нуль энтропии соответствует нормальным физическим условиям (т.е. при p0 = 760 мм рт. ст. и 0 t = 0 °C 0 s = 0).
