В инженерной деятельности одним из ключевых элементов является графическая документация, и особое внимание уделяется чертежам. Они играют важную роль, обеспечивая ясное и точное представление о конструкции изделия.
Чтобы обеспечить стандартизированный подход к их оформлению, существует ГОСТ (Государственный стандарт) – система, определяющая требования к различным аспектам. Одна из существенных частей чертежа – основная надпись, сведения в которой несут важную информацию.
Что такое основная надпись чертежа по ГОСТу, в чем ее смысл
Это информационный блок, содержащий ключевую информацию о детали, узле или изделии. Она позволяет однозначно идентифицировать объект, описанный на чертеже, и обеспечивает связь между графическим и текстовым содержимым.
Основная надпись включает в себя не только название, назначение и масштаб, но и важные реквизиты, которые помогают в обработке и хранении документации. Размещается в правом нижнем углу, содержит ключевые данные. Унификация этой информации позволяет инженерам и специалистам легко идентифицировать и работать с ним.
Содержание основной надписи
-
Название организации, выпустившей чертеж
Оно помогает установить источник информации и ответственных за конкретный проект. -
Масса (вес) документа
Данный параметр особенно важен при работе с большими объемами документации. -
Наименование документа
Здесь указывается, что именно представлено на чертеже: деталь, сборочная единица, схема и другие типы документов. -
Обозначение документа
Уникальный код, присвоенный чертежу, который используется для его идентификации. Обозначение часто состоит из цифр и буквенных символов. -
Литеры и номера
Литеры указывают на вид (габаритный, сборочный и т.д.), а номера – на уникальный порядковый номер в рамках проекта. -
Общий масштаб
Определяет соотношение между размерами объекта на чертеже и его фактическими размерами. Этот параметр важен для понимания пропорций объекта. -
Масштаб чертежа.
Определяет, во сколько раз изображение уменьшено по сравнению с реальным объектом. -
Подпись и дата
Имя лица, ответственного за создание или утверждение, дата создания или утверждения.
Рекомендации по оформлению основной надписи по ГОСТу
-
Читаемость
Важно, чтобы надпись была четкой и легко читаемой даже при уменьшении масштаба печати. -
Точность
Все данные должны быть актуальными и точными. -
Структура
Разместите элементы логично и последовательно, обеспечивая удобство восприятия. -
Использование рамок и разделителей
С единственной поправкой – не избыточное. Не отвлекайте лишними декорациями от самой информации. -
Единообразие и согласованность
При создании нескольких чертежей или документов важно соблюдать единообразие в оформлении. -
Аббревиатуры и сокращения
Если они широко известны и понятны в данной области. В ином случае лучше дать полное наименование. -
Форматирование даты
Дата создания должна быть представлена в стандартном формате: день, месяц, год (например, 25 мая 2023 года). -
Проверка и коррекция
Обязательно проведите проверку на наличие опечаток, ошибок в названиях, обозначениях и датах.
Оформление основной надписи согласно ГОСТу
ГОСТ предъявляет четкие требования к оформлению основной надписи. Используемые шрифты, размеры, расположение элементов – все это регламентируется нормативами.
Цель заключается в том, чтобы обеспечить стандартизированный внешний вид документов и облегчить восприятие информации.

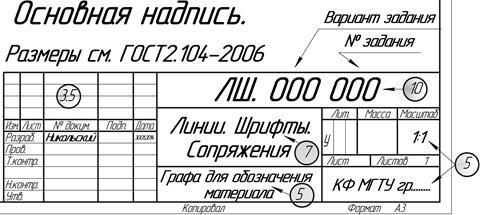

Ниже – пример чертежного шрифта:

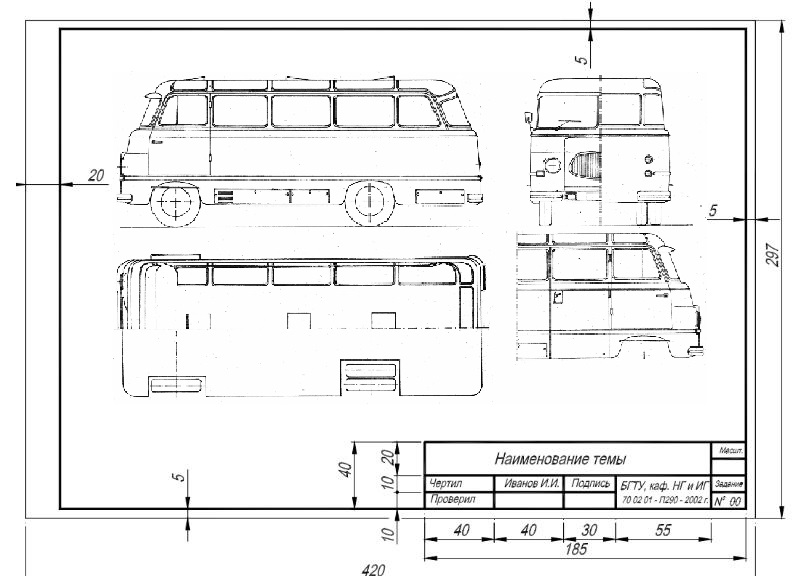

Форматы надписей
Важность выбора подходящего формата заключается в обеспечении удобочитаемости, понимания и эффективного обмена информацией.
А1
Один из наиболее распространенных и универсальных. Его размер составляет 594 x 841 мм. Широко используется для представления сложных деталей, узлов или монтажных схем. Формат А1 предоставляет достаточно пространства для размещения всей необходимой информации, включая реквизиты, наименование, обозначение, дату и масштаб.
А2
Имеет размер 420 x 594 мм и обычно используется для менее крупных деталей и узлов. Обеспечивает баланс между размером и информационной ёмкостью. Формат А2 часто применяется для чертежей, требующих более детального изображения, но при этом не требующих использования больших объемов текстовой информации.
А3
Формат А3 с размером 297 x 420 мм предпочтителен для менее крупных деталей, эскизов и схем. Он позволяет более детально разместить надпись и в то же время сосредоточиться на визуальной составляющей. Популярен для небольших проектов и иллюстраций, требующих точности и детализации.
А4
Самый компактный из рассматриваемых (210 x 297 мм). Широко используется для простых деталей, схем, чертежей деталей, требующих минимального объема текстовой информации. Удобен для документов, которые часто подвергаются распространению и хранению, так как легко помещается в стандартные папки и портфели.
Адаптация к требованиям
Следует отметить, что форматы представляются в миллиметрах и ориентированы на соблюдение стандартов масштабирования, чтобы обеспечить точность и согласованность между различными элементами. При выборе конкретного формата следует учитывать характер и сложность объекта, который будет представлен на чертеже, а также планируемое использование документа.

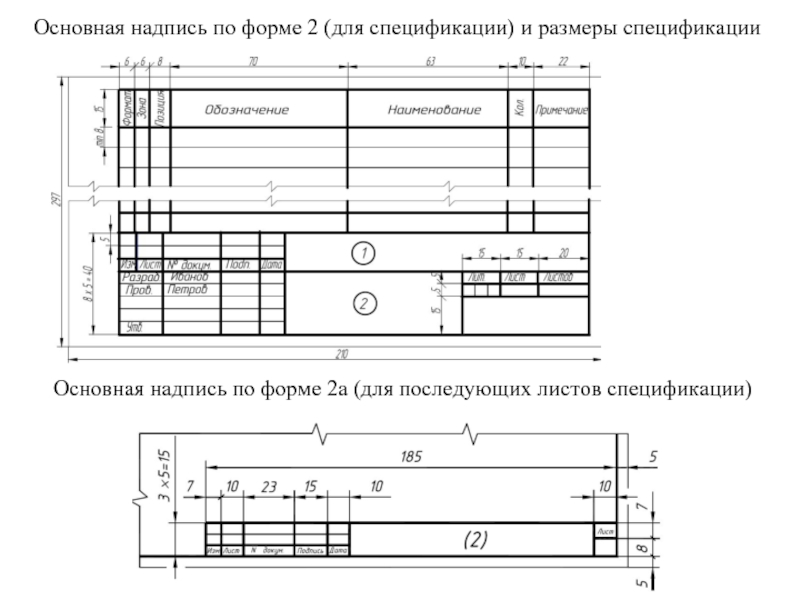

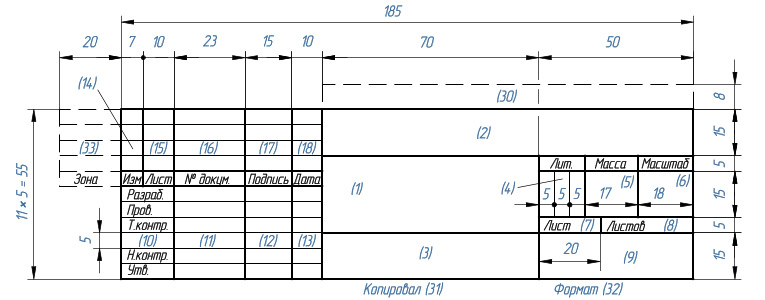

Размеры основной надписи
Корректные размеры обеспечивают оптимальное расположение информации, улучшая читаемость и воспринимаемость документа.
Высота и ширина блока
Согласно ГОСТ 2.301-68, высота блока для надписи должна быть не менее 10 мм и не более 25 мм. Это обеспечивает оптимальную видимость текста при различных масштабах печати. Ширина может быть разной в зависимости от формата, но обычно составляет от 100 до 150 мм. Эти параметры позволяют вместить необходимые реквизиты и атрибуты без перегрузки.
Отступы от краев
Верхний отступ – не менее 10 мм, нижний – не менее 20. Левый и правый отступы также не менее 10 мм. Так обеспечивается свободное пространство вокруг надписи, предотвращается её перекрытие другими элементами.
Расположение элементов
Название организации-разработчика и дата создания обычно размещаются в верхней части. Обозначение объекта, название и масштаб следует располагать в центре блока. Четкое выделение каждого элемента с помощью рамок или шрифтовых различий способствует визуальной структурированности.
Адаптация к контексту
Важно помнить, что нормативы ГОСТа представляют базовые стандарты, которые могут подвергаться адаптации в зависимости от конкретных требований проекта или заказчика. Например, при работе с очень крупными чертежами или мелкими деталями можно вносить незначительные коррекции в размеры, чтобы обеспечить оптимальное визуальное восприятие информации.

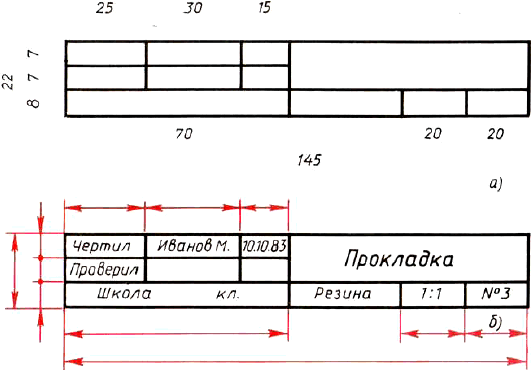

Ниже оставим пример заполнения основной надписи чертежа по ГОСТу:
