Лабораторная работа № 2 Тестирование микросхем дешифраторов

Ознакомиться со структурой, справочными данными и нумерацией выводов микросхемы К155ИД10 и линейной шкалой из 10 сегментов DC-10SRWA. Выбор микросхем дешифраторов и схем индикации

В качестве микросхем индикаторов будем использовать два семисегментных одноцветных индикатора КИПЦА38-3/8. Для управления схемами индикации необходимо устройство, преобразующее двоичный код на выходах счетчиков в код управления индикатором. Таким устройством является дешифратор. Совместно с КИПЦ38А-3/8 применяется дешифратор К514ИД1. Он представляет собой четырех разрядный дешифратор для семисегментных полупроводниковых цифровых индикаторов с разъединенными анодами сегментов. Условное графическое обозначение К514ИД1 представлено на рис. 3.а, КИПЦ38А-3/8 на рис. 3.б.

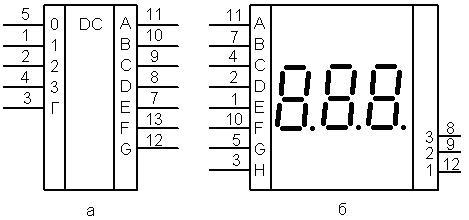

рис. 3. Условное графическое обозначение микросхем

К514ИД1 (а) и КИПЦ38А-3/8 (б)

К514ИД1.

Назначение выводов:

1, 2, 4, 5 – входы;

3 – вход гашения;

6 – общий;

7, 8, 9, 10, 11, 12, 13 – выходы;

14 – напряжение питания.

Электрические параметры:

Номинальное напряжение питания

5 В ± 5%

Ток потребления

£ 50 мА

Выходной ток низкого уровня

£ 0,3 мА

Выходной ток высокого уровня

2,5…4,6 мА

Входной ток низкого уровня при U0вx= 0,4В

£|-1,6| мА
