Механика 1. /росдистант/Вариант С-10, П-8,Г-7

Вариант

С-10, П-8,Г-7

Прикрепил файл с задачами, в случае чего.

Ниже задачи как в прошлом заказе. Только вариант другой у меня выйдет

Раздел 1. Статика

Тема 1.2. Произвольная плоская система сил

Жесткая рама (рис. 1) закреплена в точке А шарнирно, а в точке D прикреплена к невесомому стержню под углом α = 45 + 5*П (град). На раму действуют: пара сил с моментом M = C + 1 (кН·м); сила F = П + Г (кН), приложенная под углом β = 5 + 5*Г (град); распределенная нагрузка с интенсивностью q = Г+1 (кН/м), действующая снизу вдоль колена /ВС/.

При расчетах принять длины /АВ / =1 (м), /ВС/ = 2 (м), /СЕ/ = Г + 2 (м), /ЕD/ = Г + 3 (м). Определить реакции в точках А и D.

1. Записать данные задания.

2.Рисунок, на котором показаны все реакции.

3.Распределенная нагрузка заменяется сосредоточенной силой.

4. Записать уравнения равновесия.

5. Решить уравнение равновесия.

6. Записать ответ.

Тема 2.4. Сферическое движение твердого тела

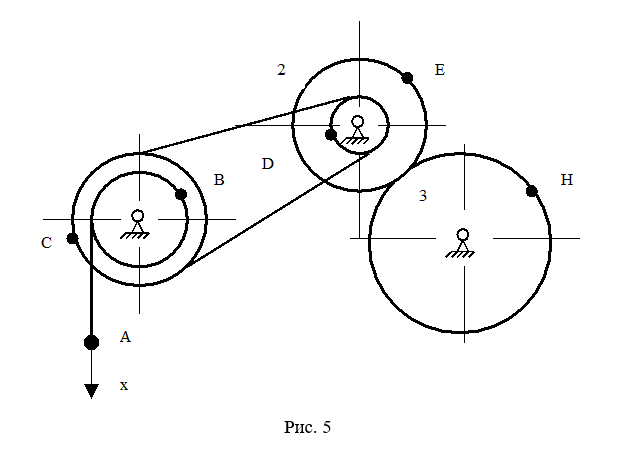

Показать на рисунке и определить значения скоростей и ускорений всех обозначенных точек механизма (рис. 5), а также угловых скоростей и угловых ускорений вращающихся тел в момент времени t = П+2 (с).

При расчетах принять: r2 = 0,2 (м), R2 = 0,4 (м), r3 = 0,3 (м), R3 = 0,5 (м), R4 = 0,6 (м), VА = Г·(t +1) (м/с).

1. Записываются данные задания

2. Находятся все скорости

3. Находятся все ускорения

4. На рисунке показываются векторы всех скоростей и ускорений

5. Записывается ответ

Раздел 3. Динамика

Тема 3.1. Динамика материальной точки

Материальная точка массой m = Г+2 (кг) движется в горизонтальной плоскости хОу под действием силы F = FХ·i + FУ·j, где FХ = (C + 3)·sin (Г·t) (Н); FУ = (2*C + 56)·cos (Г·t) (Н). Определить уравнение движения точки, если начальные условия: x0 = П + 3 (м); y0 = Г+4 (м); VХ0 = С + 1 (м / с); VУ0 = 0 (м / с).

1. Записать данные задания.

2. Отобразить рисунок, на котором показаны все силы.

3. Записать уравнения динамики материальной точки.

4. Решить уравнения динамики материальной точки.

5. Записать ответ.

Тема 3.6. Принцип возможных перемещений и общее уравнение динамики точки

Круглое колесо радиуса R = 0,1*Г (м) и массой m = П+5 (кг) катится по неподвижной горизонтальной оси без скольжения из состояния покоя. К центру колеса приложена постоянная горизонтальная сила F = (С + П) (Н). Коэффициент трения качения равен 0,001 (м).

Определить абсолютное ускорение центра колеса.

1. Записать данные задания.

2. Отобразить рисунок, на котором показаны все силы.

3. Найти возможные перемещения точек.

4. Записать общее уравнение динамики.

5. Решить полученное уравнение.

6. Записать ответ.
