однофазные цепи переменного тока

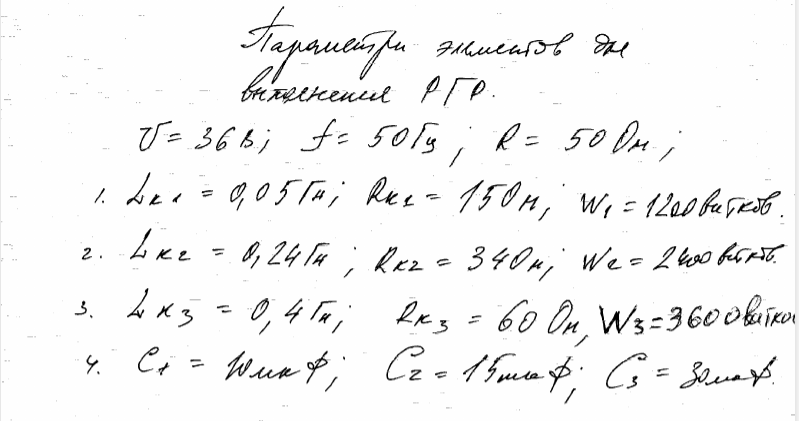

Для одной из схем (рисунок ниже) включающих в себя элементы (один резистор, одну катушку индуктивности и два различных по емкости конденсатора)

1) Определить следующие величины:

• действующие значения напряжений на всех четырех элементах схемы (U1, U2, U3, U4);
• действующие значения токов в ветвях, в которых включены амперметры ( I1, I2, I3);
• эквивалентное полное сопротивление всей цепи Zэ;
• коэффициент мощности cosф электрической цепи;
• активную Р, реактивную Q, полную S мощности цепи

2) построить векторную диаграмму, включающую векторы (комплексы) напряжений и токов всех элементов схемы;

3) для ветви, включающий амперметр А2, записать выражения и построить графики мгновенных значений напряжений, токов и мощности.

Схема:
