Электротехника и электроника

Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h21Э, значение напряжения на коллекторе Uкэ мощность на коллекторе Рк, если дано напряжение на базе Uб (В), значение сопротивления нагрузки Rк (кОм) и напряжение источника питания Ек (В). Данные для своего варианта взять из таблицы.

Таблица №1

Номер варианта

Uбэ, В

Rк, кОм

Eк, В

вариант 6

0,25

10

20

Р

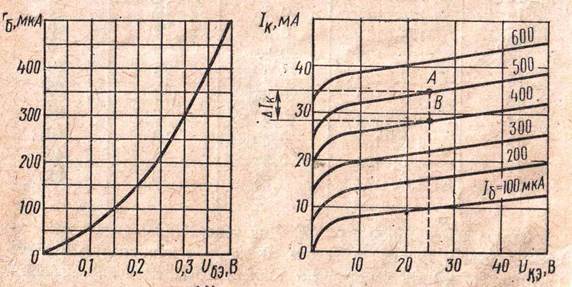

Рисунок 1 - Характеристики транзистора, включенного по схеме с общим эмиттером: а - входные; б - выходные.

Часть 2.

Согласно варианта, ответить на поставленные вопросы.

№ варианта.

Вопросы по вариантам.

1

1. Режимы работы усилительных каскадов.

2. Электронный ключ на биполярном транзисторе.

3. Тиристоры. Устройство, принцип действия.

2

1. Стабилизаторы. Общие сведения. Основные сведения.

2. Компенсационный стабилизатор напряжения.

3. Усилители постоянного тока (УПТ).

3

1. Полевой транзистор. Устройство, принцип действия, разновидности.

2. Какая из схем включения биполярного транзистора обеспечивает максимальное усиление по мощности?

3. Полупроводниковые диоды (классификация, характеристики, параметры).

4

1. Микропроцессы (МП). Состав и структура микропроцессорной системы

2. Электронные схемы, реализующие логические операции И, ИЛИ, НЕ.

3. Дифференциальные усилители (ДУ).

5

1. Электронно-дырочный переход (процессы при прямом и обратном включении р-п перехода).

2. Коэффициент передачи тока при включении биполярного транзистора по схеме с ОЭ, ОБ, ОК.

3. Цифровые счетчики импульсов.

6

1. Параметрический стабилизатор напряжения.

2. Температурная стабилизация каскада усиления на примере с ОЭ.

3. Обратные связи в усилителях (определение, назначение виды ОС).

7

1. Электронный ключ на биполярном транзисторе.

2. Входные и выходные характеристики биполярного транзистора. Н-параметры, схема замещения

3. Коэффициент передачи тока при включении биполярного транзистора по схеме с ОЭ, ОБ, ОК.

8

1. Неуправляемые выпрямители (назначение, основные особенности, работа на      примере мостовой схемы)

2. Какая из схем включения биполярного транзистора обеспечивает максимальное усиление по мощности?

3. Тиристоры. Устройство, принцип действия.

9

1. Микропроцессы (МП). Состав и структура микропроцессорной системы.

2. Операционные усилители (ОУ) (общие сведения, назначение, обозначение, основные параметры).

3. Температурная стабилизация каскада усиления на примере с ОЭ.

10

1. Неуправляемые выпрямители (назначение, основные особенности, работа на примере однополупериодной схемы).

2. МДП-транзисторы, принцип действия, характеристики.

3. Общие сведения из теории полупроводников. Основные положения теории электропроводности.
