Оборудование машиностроительного производства РГР

ФРЕЗЕРОВАНИЕ ЗУБЧАТОГО КОЛЕСА

Содержание и последовательность выполнения работы.

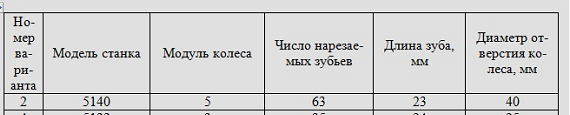

1. Проанализировать задание. При отсутствии некоторых исходных данных задать их самостоятельно: размеры, материал заготовки и т.д.

2.Ознакомится с назначением станка, областью его применения, с технической характеристикой и применяемыми режущими инструментами. Выявить основные узлы и исполнительные органы станка. Описать способы установки и крепления режущего инструмента и заготовки.

3. Выбрать тип и материал инструмента.

4. Вычертить  структурную  схему  компоновки  станка  с  изображением взаимного положения режущего инструмента и заготовки в процессе обработки. На схеме обозначить все элементарные движения исполнительных органов станка.

5. Провести  анализ  процесса  формообразования  заданной  поверхности. Выявить производящие линии и методы их получения. Определить, сколько и какие по составу необходимы, формообразующие движения.

6. Выявить остальные исполнительные движения: установочные, деления, вспомогательные.

7. Определить, по каким параметрам, и с какой точностью необходимо настраивать каждое исполнительное движение.

8. Рассчитать или назначить по справочной литературе режимы обработки. В случае многопроходной обработки для упрощения анализа рассматривать только последний проход.

9. Привести  настройку  и  описание  каждого  исполнительного  движения. Вывести расчетные уравнения кинематического баланса для настройки скорости, пути и траектории сложного движения. Если в кинематических цепях используются коробки скоростей (подач) указать по каким цепям передается движение для обеспечения заданного параметра. При наличии в кинематических цепях гитар металлорежущих станков осуществить подбор сменных зубчатых колес.

Объем пояснительной записки 20-25 стр. компьютерного набора. Формат бумаги А4 – 210 х 297 мм. На титульном листе должны быть указаны дисциплина, номер и наименование темы РГЗ, фамилия, имя и группа студента. Титульный лист оформляется по образцу, приведенному на рисунке 1. Основные составляющие РГЗ: содержание, введение, основная часть, заключение, список использованной литературы. Брошюровка работы должна быть книжной; поля: сверху – 2,0 см, слева – 1,5 см, внизу – 2,0 см, справа – 3,0 см. Шрифт набора текста должен быть 12-14 пунктов. Межстрочный интервал полуторный. Текст должен иллюстрироваться схемами, графиками, рисунками, таблицами. Рисунки должны быть сделаны в векторном графическом редакторе (Компас, AutoCAD, CorelDraw, и т.п.) и могут быть расположены на отдельной странице. Подрисуночная подпись должна располагаться под рисунком. Нумерация рисунков сквозная. Список использованной литературы оформляется по ГОСТ.
