. Расчет статически неопределимых стержневых систем на растяжение-сжатие при действии внешней нагрузки

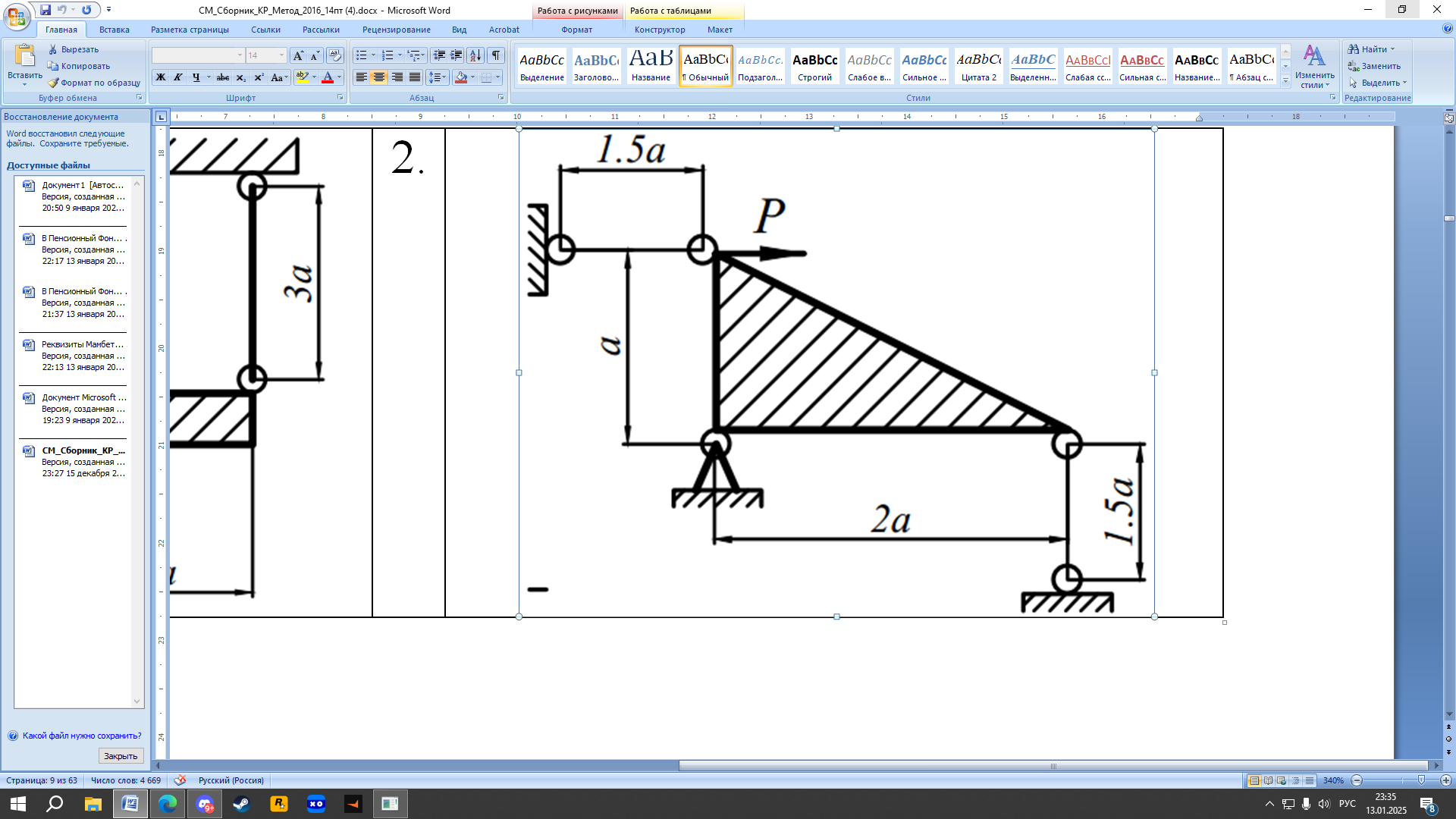

Абсолютно жесткий брус, толщиной которого можно пренебречь, подвешен на нескольких стержнях (табл. 2.1). Все стержни стальные, (модуль упругости Ест =2∙105 МПа) площадь поперечного сечения F одинакова, необходимые для расчета данные приведены в табл. 2.2.

Требуется:

1) найти усилия и напряжения в стержнях;

2) определить перемещение точки приложения нагрузок Р, М и в правой части q;

Р [кН] 14

q [кН/м] 5

М [кНм] 10

а [м] 2

Площадь стержней, [см2] 5
