Построение ER-модели

Для заданной предметной области построить (ER-модель) со степенью нормализации не ниже 3НФ, в соответствии с требованиями к базе данных.

* Для построения ER-диаграмм рекомендуется использовать сервис https://app.diagrams.net/ , блок инструментов Entity Relation (Отношения Сущностей).

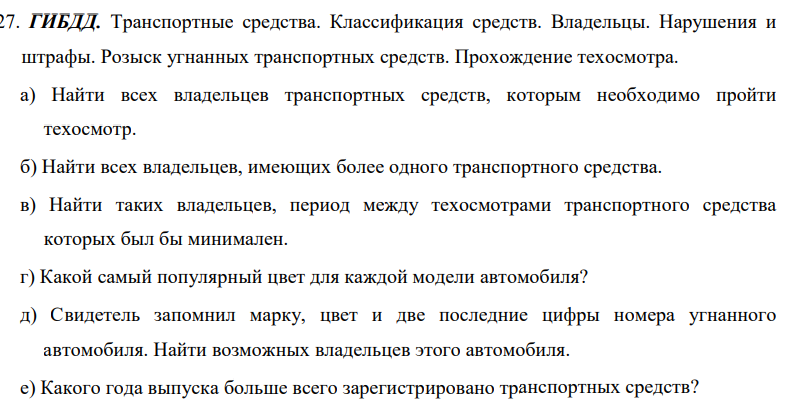

Выполните задание для своего варианта:

– определить сущности, участвующие в предметной области;

– установить связи между сущностями и определить их типы;

– провести анализ обнаруженных связей на предмет нарушения логической целостности, в случае выявленных нарушений провести модификацию, замену связей, а также декомпозицию связей необязательных с двух сторон;

– нарисовать принципиальную диаграмму ER-модели. Для построения ER-диаграмм рекомендуется использовать сервис https://app.diagrams.net/ , блок инструментов Entity Relation (Отношения Сущностей);

– определить атрибуты для каждой сущности;

– определить первичные ключи сущностей;

– для каждой связи определить подчиненность сущностей (сильная-слабая), и реализовать ссылочную целостность, применив правило внешнего ключа (правило миграции атрибутов);

– привести отношения к 3НФ (см. раздел Теория нормализации);

– нарисовать детализированную диаграмму ER-модели. Для построения ER-диаграмм рекомендуется использовать сервис https://app.diagrams.net/ , блок инструментов Entity Relation (Сущность-связь, Отношения сущностей).
